1.产品介绍
ISGB型便拆式管道离心泵是在ISG型泵的基础上开发成功的一种结构新颖,技术先进的产品。该立式泵特别是在整体结构上进行大胆突破设计,采用独立轴承体、泵轴支撑,解决了原来立式泵靠电机轴承支撑的不足之处:叶轮、泵体采用现代最优秀水力模型设计制造,消除了原立式泵轴向力大的不足之处;电机采用Y系列标准通用电机,解决了原立式泵加长轴电机配套更换难的问题:同时100%的便拆结构解决了更换大功率水泵的轴承、机械密封、叶轮、泵轴的难题。

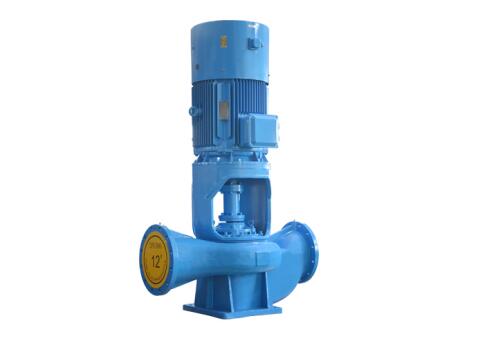

2.产品图片
3.应用范围
ISGB型便拆式管道离心泵:主要用于工业、锅炉系统输送、城市高层建筑给水,消防管道增压,暖通空调冷热水循环,远距离输水以及生产工艺循环增压输送。TTHB型便拆式单级化工泵:适用于冶金、化工、纺织、木材加工、造纸及饭店、浴室、宾馆等锅炉高温热水增压循环输送及城市采暖系统供热用泵。
4.产品特点
1、立式结构,安装调试方便,独特设计的电机和泵体采用联接体连接,同心高度、加工精度高,占地面积大大减少,缩减了建筑投资。
2、底脚稳固、结构紧凑,精美的铸造和外观处理赋予立式离心泵新的美感。
3、可拆卸爪型弹性联轴器,使泵启动无振动、无噪音,旋转部件还可以设有可靠的安全防护罩,安全性极好。
4、轴承采用国际著名品牌精密轴承,精度高、可靠性好寿命长。

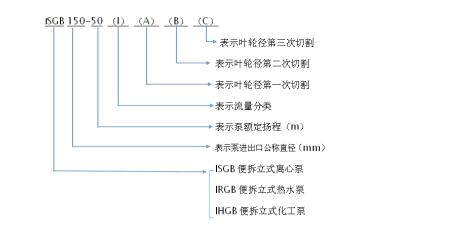

5.型号意义
6.规格参数
型号 | 流量Q |
扬程H (m) |
效率η (%) |
转速N (r/min) |
电机功率 (KW) |
必需汽蚀余量 (m) |
|
(m³/h) | (L/S) | ||||||
40-10 | 5.6 | 1.56 | 10 | 52 | 2900 | 0.37 | 2.3 |
40-12.5 | 6.3 | 1.75 | 12.5 | 54 | 2900 | 0.55 | 2.3 |
40-16 | 5.6 | 1.56 | 16 | 45 | 2900 | 0.75 | 2.3 |
40-20 | 6.3 | 1.75 | 20 | 46 | 2900 | 1.1 | 2.3 |
40-24 | 5.5 | 1.53 | 24 | 38 | 2900 | 1.1 | 2.3 |
40-28 | 5.9 | 1.64 | 28 | 39 | 2900 | 1.5 | 2.3 |
40-32 | 6.3 | 1.75 | 32 | 40 | 2900 | 2.2 | 2.3 |
40-36 | 5.3 | 1.47 | 36 | 29 | 2900 | 2.2 | 2.3 |
40-44 | 5.9 | 1.64 | 44 | 31 | 2900 | 3.0 | 2.3 |
40-50 | 6.3 | 1.75 | 50 | 33 | 2900 | 4.0 | 2.3 |
40-60 | 5.5 | 1.53 | 60 | 27 | 2900 | 4.0 | 2.3 |
40-70 | 5.9 | 1.64 | 70 | 28 | 2900 | 5.5 | 2.3 |
40-80 | 6.3 | 1.75 | 80 | 28 | 2900 | 7.5 | 2.3 |
40-10(I) | 11 | 3.05 | 10 | 60 | 2900 | 0.75 | 2.3 |
40-12.5(I) | 12.5 | 3.47 | 12.5 | 62 | 2900 | 1.1 | 2.3 |
40-16(I) | 11 | 3.05 | 16 | 57 | 2900 | 1.1 | 2.3 |
40-20(I) | 12.5 | 3.47 | 20 | 58 | 2900 | 1.5 | 2.3 |
40-24(I) | 10.4 | 2.89 | 24 | 50 | 2900 | 1.5 | 2.3 |
40-28(I) | 11.7 | 3.25 | 28 | 51 | 2900 | 2.2 | 2.3 |
40-32(I) | 12.5 | 3.47 | 32 | 52 | 2900 | 3.0 | 2.3 |
40-36(I) | 10.6 | 2.94 | 36 | 44 | 2900 | 3.0 | 2.3 |
40-44(I) | 11.7 | 3.25 | 44 | 46 | 2900 | 4.0 | 2.3 |
40-50(I) | 12.5 | 3.47 | 50 | 46 | 2900 | 5.5 | 2.3 |
40-60(I) | 10.8 | 3 | 60 | 37 | 2900 | 7.5 | 2.3 |
40-70(I) | 11.6 | 3.22 | 70 | 38 | 2900 | 7.5 | 2.3 |
40-80(I) | 12.5 | 3.47 | 80 | 38 | 2900 | 11 | 2.3 |
50-10 | 11 | 3.05 | 10 | 60 | 2900 | 0.75 | 2.3 |
50-12.5 | 12.5 | 3.47 | 12.5 | 62 | 2900 | 1.1 | 2.3 |
50-16 | 11 | 3.05 | 16 | 57 | 2900 | 1.1 | 2.3 |
50-20 | 12.5 | 3.47 | 20 | 58 | 2900 | 1.5 | 2.3 |
50-28 | 11.7 | 3.25 | 28 | 51 | 2900 | 2.2 | 2.3 |
50-32 | 12.5 | 3.47 | 32 | 52 | 2900 | 3 | 2.3 |
50-38 | 10.6 | 2.94 | 38 | 44 | 2900 | 3 | 2.3 |
50-44 | 11.7 | 3.25 | 44 | 45 | 2900 | 4 | 2.3 |
50-50 | 12.5 | 3.47 | 50 | 46 | 2900 | 5.5 | 2.3 |
50-60 | 10.8 | 3 | 60 | 37 | 2900 | 7.5 | 2.3 |
50-70 | 11.6 | 3.22 | 70 | 38 | 2900 | 7.5 | 2.3 |
50-80 | 12.5 | 3.47 | 80 | 38 | 2900 | 11 | 2.3 |
50-10(I) | 22.3 | 6.19 | 10 | 67 | 2900 | 1.1 | 2.5 |
注:1.由于篇幅过长,更多参数及具体选型请来电咨询021-62987392。
7.安装方式
(1)便拆式管道泵安装时管路重量不应加在水泵上,以免使泵变形影响运行性能和寿命。
(2)最好在泵的二侧及基础与泵体之间安装抗震固定件,将泵可能产生的噪声减至最小。
(3) 泵与电机是整体结构,安装时无需找正,所以安装时十分方便。
(4)在泵的入口建议安装过滤网,防止堵塞。
(5)泵在安装过程中预留足够的检修空间,以方便后期设备的维护。
8.注意事项
(1)便拆式管道泵用于吸程场合,应装有底阀,并且进口管路不应有过多弯道,同时不得有漏水、漏气现象。
(2)第一次开机前拨动泵轴、叶轮应无摩擦声或卡死现象,否则应将泵拆开检查原因。
(3)严禁机械密封在干磨情况下工作。
(4)起动泵时,通过旋松泵头上的排气螺钉让泵排气,直至有一股平稳液流从排气孔流出为止,再将排气螺钉旋紧。
9.常见问题
(1)水泵不吸水,有可能是注入水泵的水不够,
(2)水泵流量不足有可能是水泵淤塞,密封环摩擦过多,转速不足
(3)水泵功率过大有可能是超过额定流量使用。
(4)杂音震动有可能是管路支撑不稳,液体混有气体,轴承损坏等原因。
10.使用需知
(1)定期检查泵的性能(如流量、扬程、振动等)而且做好记录。维修的项目和每次维修间隔时间取决泵的工作条件和泵的运行状况。
(2)禁止泵在汽蚀状态下长期运行。
(3)禁止泵在大流量运行时,电机超电流长期运行。
(4)泵输送介质不能含有空气或气体,否则会使泵的流量和扬程不可能准确的测出,同时会产生研磨损坏零件。
(5)泵的吸入管尽量缩短,管路直径应大于或等于泵的吸入口的直径,泵的吸入管路的弯曲半径应做的尽量大。
(7)ISGB便拆式管道离心泵更多使用细节请来电咨询021-62987392.
