1.产品介绍
LQLRY系列立式热油泵是我公司根据市场需求及海外技术在LQRY系列热油泵基础上研发的升级产品，其采用了符合API610、GB3215-85、JB/T53300-94等相关规定的立式便拆结构设计，进出口位于同一中心线上，且进出口径一致，改变了以往大进小出，小口径的局限，设计规范化，结构合理，通用化程度高，更极大方便了管路上的安装。立式热油泵可像阀门一样直接安装在管路上，占地面积小，管路限制小，大大减小了安装与修理空间，建设投入低，大大减少了企业在基础上的投入，性价比优越。同时可根据使用要求（流量和扬程的需要）对该泵采用泵串联、并联运行方式。

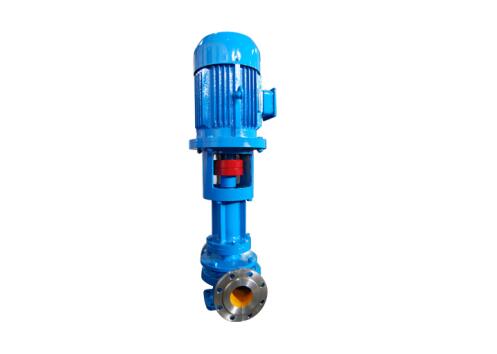

2.产品图片
3.应用范围
LQLRY立式热油泵(导热油泵)是船舶、石油、化工、橡胶、塑料、制药、纺织、印染、筑路、制革、树脂、食品、锅炉等各个工业领域，-35℃～+350℃温度热油高性价比循环、输送泵。广泛应用于输送高低温导热油、硅油、润滑油等含有润滑性的介质
4.产品特点
(1).LQLRY系列立式导热油泵体积小、安装方便（泵的吸入口与排出口在同一水平线上）。
(2).LQLRY系列立式导热油泵耐高温350℃，耐低温-35℃。比常规泵拥有范围更广的耐温空间。而且此泵的流量、扬程选型空间更大，能在不同的工况中使用。
（3）.LQLRY系列立式导热油泵采用自热散热结构，改变了传统的水冷却结构，使结构简单。
5.型号意义
6.规格参数
|
型号 |
流量
（m3/h）
|
扬程 （m） |
转速
（r/min）
|
电机功率(kW) |
气蚀余量
NPSH(m)
|
|
LQLRY25-25-135 |
4 |
20 |
2850 |
0.75 |
2.3 |
|
LQLRY25-25-170 |
4 |
32 |
2850 |
1.5 |
2.3 |
|
LQLRY32-32-135 |
5 |
20 |
2850 |
0.75 |
2.3 |
|
LQLRY32-32-170 |
6.5 |
32 |
2900 |
1.5 |
2.3 |
|
LQLRY32-32-210 |
4.5 |
50 |
2900 |
3.0 |
2 |
|
LQLRY40-40-135 |
6.2 |
20 |
2900 |
1.1 |
2.3 |
|
LQLRY40-40-170 |
6.2 |
32 |
2900 |
2.2 |
2.4 |
|
LQLRY40-40-210 |
6.2 |
50 |
2900 |
4 |
2.3 |
|
LQLRY40-40-260 |
6.2 |
80 |
2900 |
7.5 |
2.2 |
|
LQLRY40-40-135F |
12.5 |
20 |
2900 |
1.5 |
2.4 |
|
LQLRY40-40-170F |
12.5 |
32 |
2900 |
3 |
2.3 |
|
LQLRY40-40-210F |
12.5 |
50 |
2920 |
5.5 |
2.3 |
|
LQLRY40-40-260F |
12.5 |
80 |
2920 |
11 |
2.3 |
|
LQLRY50-50-135 |
12.5 |
20 |
2950 |
1.5 |
2.3 |
|
LQLRY50-50-170 |
12.5 |
32 |
2950 |
3 |
2.5 |
|
LQLRY50-50-210 |
12.5 |
50 |
2950 |
5.5 |
2.3 |
|
LQLRY50-50-260 |
12.5 |
80 |
2950 |
11 |
2.1 |
|
LQLRY50-50-135F |
25 |
20 |
2920 |
3 |
2.4 |
|
LQLRY50-50-170F |
25 |
32 |
2900 |
4 |
2.5 |
|
LQLRY50-50-210F |
25 |
50 |
2920 |
7.5 |
2.5 |
|
LQLRY50-50-260F |
25 |
80 |
2840 |
15 |
2.5 |
|
LQLRY50-50-325F |
25 |
125 |
2880 |
30 |
2.4 |
|
LQLRY65-65-170 |
25 |
32 |
2890 |
4 |
2.5 |
|
LQLRY65-65-210 |
25 |
50 |
2900 |
7.5 |
2.5 |
|
LQLRY65-65-260 |
25 |
80 |
2900 |
15 |
2.4 |
|
LQLRY65-65-325 |
25 |
125 |
2900 |
30 |
2.5 |
|
LQLRY65-65-170F |
50 |
32 |
2900 |
7.5 |
3 |
|
LQLRY65-65-210F |
50 |
50 |
2930 |
15 |
3 |
|
LQLRY65-65-260F |
50 |
80 |
2930 |
22 |
3 |
|
LQLRY65-65-325F |
50 |
125 |
2930 |
37 |
3 |
|
LQLRY80-80-170 |
50 |
32 |
2940 |
7.5 |
3.1 |
|
LQLRY80-80-210 |
50 |
50 |
2940 |
15 |
3.1 |
|
LQLRY80-80-260 |
50 |
80 |
2900 |
22 |
3.5 |
|
LQLRY80-80-325 |
50 |
125 |
2950 |
37 |
3.4 |
|
LQLRY80-80-170F |
100 |
32 |
2900 |
15 |
3.4 |
|
LQLRY80-80-210F |
100 |
50 |
2900 |
22 |
3.6 |
|
LQLRY80-80-260F |
100 |
80 |
2900 |
37 |
4.1 |
|
LQLRY80-80-325F |
100 |
125 |
2900 |
75 |
4 |
|
LQLRY100-100-170 |
100 |
32 |
2900 |
15 |
4 |
|
100-100-210 |
100 |
50 |
2900 |
22 |
4 |
|
100-100-260 |
100 |
80 |
2900 |
37 |
4.2 |
|
100-100-325 |
100 |
125 |
2900 |
75 |
4.2 |
|
100-100-170F |
160 |
32 |
2900 |
22 |
5.6 |
|
100-100-210F |
160 |
50 |
2900 |
37 |
5.2 |
|
100-100-260F |
160 |
80 |
2900 |
55 |
4.8 |
|
125-125-170 |
160 |
32 |
2900 |
22 |
4 |
|
125-125-210 |
160 |
50 |
2900 |
37 |
5.5 |
|
125-125-260 |
160 |
80 |
2900 |
55 |
5 |
|
125-125-325 |
160 |
125 |
2900 |
90 |
5 |
|
150-150-170 |
160 |
32 |
2900 |
22 |
4.1 |
|
150-150-260F |
200 |
80 |
2900 |
75 |
4.5 |
|
150-150-325F |
200 |
125 |
2900 |
110 |
4.5 |
注：1.选型过程中如果参数与表中有差异的，本厂可通过技术改进选型。
2.特殊工况介质如需选型请来电咨询021-62987392。
7.注意事项
（1）.LQLRY立式热油泵不能输送无润滑性的介质，尤其是不能输送水。
（2）.更多泵的技术问题请来电咨询。
8.常见问题
（1）.如不排油或排油量少，检查管路是否漏气
（2）.如密封漏油，检查密封与泵轴是否损坏。
（3）.如噪音或振动大，检查出口管路是否堵塞。
（4）.其它问题请来电咨询021-62987392
9.使用需知
（1）首先泵与管道安装好后，不论是采用水压、气压，泵的进出口阀门一定要关闭，方可进行试压，以防损坏密封件，造成漏油。
（2）清理现场，拧开轴承座螺丝，加入导热油作润滑油
（3）检查电机转向是否与泵旋转方向一致
（4）用手搬动联轴器泵应转动灵活
（5）开车前应使用所输送的导热油将泵灌满，以驱除泵中空气，此时吐出口的管道上闸阀应关闭
（6）所输送的导热油在开车前要均匀加热，预热是利用被输送的导热油不断通过泵体进行的。预热标准：泵壳温度不得低于入口油温40℃，预热速度为50℃/时，在开车预热时应将泵的支脚上的侧螺母松开0.3-0.5毫米，预热完毕应拧紧
（7）开车前应检查基础及螺栓有无松动，密封是否正常
