YQF衬氟管道化工泵

1.产品介绍 YQF立式衬氟管道泵是在一般立式管道泵的基础上加上氟塑料的耐腐性进行巧妙组合设计而成,具有安装方便,耐腐蚀的特点,该产品特强耐腐蚀性能,可替代316L不锈钢、钛合金等贵金属,而且高效节
联系电话:0716-8333385
产品详情:

1.产品介绍

YQF立式衬氟管道泵是在一般立式管道泵的基础上加上氟塑料的耐腐性进行巧妙组合设计而成,具有安装方便,耐腐蚀的特点,该产品特强耐腐蚀性能,可替代316L不锈钢、钛合金等贵金属,而且高效节能、噪音低、性能可靠等优点。

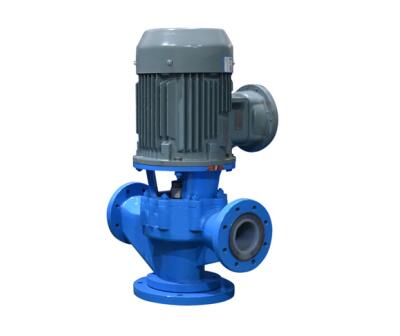

2.产品图片

3.应用范围

YQF型衬氟管道泵适用于200℃以下的温度条件下,长期输送任意浓度的酸、碱液、氧化剂及其它腐蚀性液体。广泛应用于石油、化工、冶金、电力、造纸、烟气脱硫、除尘、食品制药和合成纤维等行业。

4.产品特点

(1)泵为立式结构,进出口口径相同,且位于同一中心线上,如加上防护罩则可置于户外使用。

(2)叶轮直接安在电机轴上,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平衡,降低了噪音。

(3)轴承采用普通型和耐颗粒型的机械密封,耐腐耐磨,有效地增加机械密封的使用寿命。
(4)可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

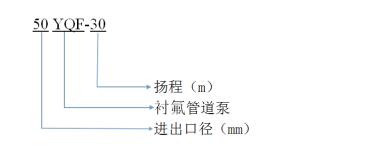

5.型号意义

6.规格参数

型号

流量

(m³/h)

扬程

(m)

转速

(r/min)

功率

(kw)

YQF25-125

4

20

2900

0.75-1.1

YQF25-125A

3.6

16

2900

0.55-0.75

YQF25-160

4

32

2900

1.5-2.2

YQF25-160A

3.7

28

2900

1.1-1.5

YQF40-125

6.3

20

2900

1.1-1.5

YQF40-125A

5.6

16

2900

0.75-1.1

YQF40-160

6.3

32

2900

2.2-3

YQF40-160A

5.9

28

2900

1.5-2.2

YQF40-200

6.3

50

2900

4-5.5

YQF40-200A

5.9

44

2900

3-4

YQF50-125

12.5

20

2900

1.5-2.2

YQF50-125A

11

16

2900

1.1-1.5

YQF50-160

12.5

32

2900

3-4

YQF50-160A

11.7

28

2900

2.2-3

YQF50-200

12.5

50

2900

5.5-7.5

YQF50-200A

11.7

44

2900

4-5.5

YQF65-125

25

20

2900

3-4

YQF65-125A

22.3

16

2900

2.2-3

YQF65-160

25

32

2900

4-5.5

YQF65-160A

23.4

28

2900

4-5.5

YQF65-200

25

50

2900

7.5-11

YQF65-200A

23.5

44

2900

7.5-11

YQF80-125

50

20

2900

5.5-7.5

YQF80-125A

45

16

2900

4-5.5

YQF80-160

50

32

2900

7.5-11

YQF80-160A

46.7

28

2900

7.5-11

YQF80-200

50

50

2900

15-18.5

YQF80-200A

47

44

2900

11-15

YQF100-125

100

20

2900

11-15

YQF100-125A

89

16

2900

7.5-11

YQF100-160

100

32

2900

15-18.5

YQF100-160A

93.5

28

2900

11-15

YQF100-200

100

50

2900

22-30

YQF100-200A

93.5

44

2900

18.5-22

YQF125-125

160

20

2900

15-18.5

YQF125-125A

143

16

2900

11-15

YQF125-160

160

32

2900

22-30

YQF125-160A

150

28

2900

18.5-22

YQF150-125

160

20

2900

15-18.5

YQF150-125A

150

16

2900

11-15

YQF150-160

160

32

2900

22-30

YQF150-160A

150

28

2900

18.5-22

注:1.选型过程中如果参数与表中有差异的,本厂可通过技术改进选型。
    2.特殊工况介质如需选型请来电咨询021-62987392。


7.安装方式

(1)泵要安装并固定在稳定的基础上,最好底座与基础之间铺设缓冲垫。保证泵在开机时不会影响管路的震动。且泵不受其它机械震动的影响。

(2)安装管路时需注意泵的进出口管路不能做力在泵上,需要配有相应的支撑。

(3)泵在倒灌工况下安装时需要在泵的进出口管路上安装阀门,最好能安装管道补偿器。泵在吸上工况下时需要在泵的进口装底阀、出口安装阀门。

(4)检查泵的转动部件是否要卡住磕碰现象,如果泵的运输过程中产生碰撞,应检查联轴器是否同心,并予以调整。

(5)泵在安装过程中预留足够的检修空间,以方便后期设备的维护。

8.注意事项

(1)使用前应向泵内加足储液,严禁无液或储液不足的情况下启动运转。

(2)接通电源,先点动启动开关,看电机的运转方向和泵的转向是否相符,如果不相符应马上纠正,严禁倒转。

(3)机组运行5-10分钟,如无异常现象,即可投入工作。

(4)停机时,应先将出口阀门关闭,然后在切断电源。

9.常见问题

(1)水泵不出水有可能是泵腔中有空气、吸程太高或吸入管路太长。

(2)水泵流量不足有可能是管道、泵流道叶轮部分堵塞, 阀门开度不足等。

(3)水泵功率过大有可能是超过额定流量使用。

(4)杂音震动有可能是管路支撑不稳,液体混有气体,轴承损坏等原因。

(5)泵泄漏有可能是机械密封损坏或者连接螺栓松动。

10.使用需知

(1)扬程高的泵在出口管路上应安装逆止阀,以防止突然停机的水锤破坏。

(2)如果泵运转时发生汽蚀,必须在1分钟内停机。

(3)长期停机不用时,应清洗泵内流道。

(4)如果泵运行时突然停电,必须立刻关闭电源,并关闭出口阀门。

(5)泵的噪音≤95dB,如果发生振动和噪音,应停机检查,排除故障,才能工作。

(7)YQF型衬氟管道泵更多使用细节请来电咨询021-62987392
