IHF衬氟离心泵

1.产品介绍 IHF氟塑料合金化工离心泵(简称氟塑料化工泵、衬氟离心泵)是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬聚全氟乙丙烯(F46),泵盖、叶轮和轴套均用金属嵌件外包氟塑料整
联系电话:0716-8333385
产品详情:

1.产品介绍

IHF氟塑料合金化工离心泵(简称氟塑料化工泵、衬氟离心泵)是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬聚全氟乙丙烯(F46),泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制而成,轴封采用外装式先进的波纹管机械密封,静环选用99.9%氧化铝陶瓷(或氮化硅),动环采用四氟填充材料,其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固,以增强了泵的耐压性。实际使用显示,该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

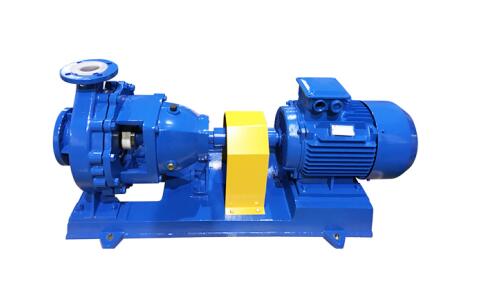

2.产品图片

3.应用范围

IHF单级单吸氟塑料合金化工离心泵(简称IHF氟塑料化工泵、衬氟离心泵)广泛适用于化工、制药、石油、冶金、电力、电镀、酸洗、农药、造纸等行业中液体输送、废水处理和加酸等工艺流程。本泵可输送任何浓度的硫酸、盐酸、硝酸、醋酸、氢氟酸、王水、强硷、强氧化剂、有机溶剂等强腐蚀性介质的使用,是目前最先进的耐腐蚀装备之一。

4.产品特点

本系列产品按国际标准设计制造(ISO2858),泵体采用金属外壳内衬氟塑料,叶轮及泵盖均采用金属嵌件外包氟塑料合金模压成型,使其具有超强的抗冲击能力又有卓越的耐腐蚀性能,轴封选用先进的外装式波纹管机械密封,对磨的密封面有:碳化硅、陶瓷、四氟、硬质合金可供选择。具有很高的性能价格比,是目前化工行业应用最为广泛的防腐离心泵。

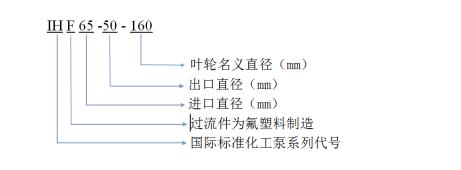

5.型号意义

6.规格参数

型号

进口

(mm)

出口

(mm)

流量Q

扬程

(m)

功率(kw)

转速

(r/min)

汽蚀余量

(m)

(%)

(m³/h

(L/S)

轴功

电机功

IHF50-32-125

50

32

12.5

3.47

20

1.33

2.2

2900

3.0

51

IHF50-32-160

50

32

12.5

3.47

32

2.37

4

2900

3.0

46

IHF50-32-200

50

32

12.5

3.47

50

4.36

7.5

2900

3.0

39

IHF65-50-125

65

50

25

6.94

20

2.2

3

2900

3.5

62

IHF65-50-160

65

50

25

6.94

32

3.82

5.5

2900

3.5

57

IHF65-40-200

65

40

25

6.94

50

6.53

11

2900

3.5

52

IHF80-65-125

80

65

50

13.88

20

3.95

5.5

2900

4.0

69

IHF80-65-160

80

65

50

13.88

32

6.5

11

2900

4.0

67

IHF80-50-200

80

50

50

13.88

50

10.8

15

2900

4.0

63

IHF100-80-125

100

80

100

27.77

20

7.1

11

2900

4.5

77

IHF100-80-160

100

80

100

27.77

32

11.9

15

2900

4.5

73

IHF100-65-200

100

65

100

27.77

50

18.9

30

2900

4.5

73

注:1.选型过程中如果参数与表中有差异的,本厂可通过技术改进选型。

2.特殊工况介质如需选型请来电咨询021-62987392。

7.安装方式

(1)泵要安装并固定在稳定的基础上,最好底座与基础之间铺设缓冲垫。保证泵在开机时不会影响管路的震动。且泵不受其它机械震动的影响。

(2)安装管路时需注意泵的进出口管路不能做力在泵上,需要配有相应的支撑。

(3)泵在倒灌工况下安装时需要在泵的进出口管路上安装阀门,最好能安装管道补偿器。泵在吸上工况下时需要在泵的进口装底阀、出口安装阀门。

(4)检查泵的转动部件是否要卡住磕碰现象,如果泵的运输过程中产生碰撞,应检查联轴器是否同心,并予以调整。

(5)泵在安装过程中预留足够的检修空间,以方便后期设备的维护。

8.注意事项

(1)使用前应向泵内加足储液,严禁无液或储液不足的情况下启动运转。

(2)接通电源,先点动启动开关,看电机的运转方向和泵的转向是否相符,如果不相符应马上纠正,严禁倒转。

(3)机组运行5-10分钟,如无异常现象,即可投入工作。

(4)停机时,应先将出口阀门关闭,然后在切断电源。

9.常见问题

(1)水泵不出水有可能是泵腔中有空气。

(2)水泵流量不足有可能是管道、泵流道叶轮部分堵塞, 阀门开度不足等。

(3)水泵功率过大有可能是超过额定流量使用。

(4)杂音震动有可能是管路支撑不稳,液体混有气体,轴承损坏等原因。

10.使用需知

(1)定期对轴承箱加注优质钙基润滑油脂,更换易损件

(2)如果泵运转时发生汽蚀,必须在1分钟内停机。

(3)长期停机不用时,应清洗泵内流道。

(4)如果泵运行时突然停电,必须立刻关闭电源,并关闭出口阀门。

(5)泵的噪音≤95dB,如果发生振动和噪音,应停机检查,排除故障,才能工作。

(7)IHF单级单吸氟塑料合金化工离心泵更多使用细节请来电咨询021-62987392.
