化工泵

FSB氟塑料合金离心泵

1.产品介绍 FSB型氟塑料合金离心泵(氟塑料化工泵)按国际标准尺寸设计,泵体采用金属和聚全氟乙丙烯(F46)有机结合,泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体电脑控温烧结压制成型,轴封采用外装式
联系电话:0716-8333385
产品详情:

1.产品介绍

FSB型氟塑料合金离心泵(氟塑料化工泵)按国际标准尺寸设计,泵体采用金属和聚全氟乙丙烯(F46)有机结合,泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体电脑控温烧结压制成型,轴封采用外装式波纹管机械密封,静环选用99%氧化铝陶瓷或氮化硅,动环采用四氟填充材料,耐腐耐磨。

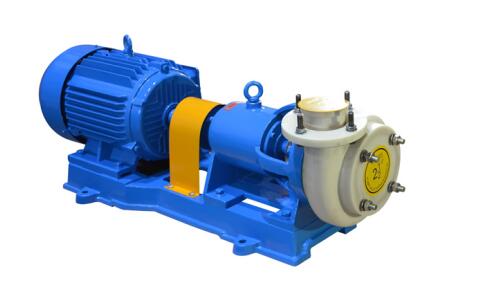

2.产品图片

3.应用范围

FSB型氟塑料合金离心泵(氟塑料化工泵)广泛应用于:石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业,适用于输送清液或者含有少量颗粒(固含量≤5%)的腐蚀性介质。

4.产品特点

FSB型氟塑料合金离心泵(氟塑料化工泵)由泵体,叶轮,泵盖,密封件,支架,泵轴,连轴器,吊紧螺栓,螺母,底板等组成。

1、泵体:左右两边连接部门内埋钢质法兰圈各一只模压制成塑料合金。其具有结构紧凑合理、耐强腐蚀、密封机能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修利便、流道光滑、效率高,节约能源等长处。

2、压盖右边一侧内埋一只不锈钢(1Cr18Ni9Ti)压塑料合金而成。

3、叶轮:采用接轴连接方法,金属轴为优质钢圆加工后外包氟塑料高温压制成型,使叶轮与金属接轴牢固地结为一体,保证轴根与叶轮后部承受随旋转时的扭矩力,这样介质过流部分为塑料合金。

4、机械密封:采用WB2型、ST型不用冷却水可调式单端面机械密封技术,由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。

5.型号意义

流量

(m³/h)

扬程

(m)

口径(mm)

配用功率

(kw)

转速

(r/min)

吐出

25FSB-10

1.5

10

25

20

1.5

2900

25FSB-18

3.6

18

25

20

2.2

2900

40FSB-15

5

15

40

32

3

2900

40FSB-20

10

20

40

32

4

2900

40FSB-30

10

30

40

32

4

2900

40FSB-40

10

40

40

32

5.5

2900

40FSB-50

10

50

40

32

7.5

2900

50FSB-20

15

20

50

40

4

2900

50FSB-25

15

25

50

40

4

2900

50FSB-30

15

30

50

40

4

2900

50FSB-40

15

40

50

32

5.5-7.5

2900

50FSB-50

15

50

50

32

7.5-11

2900

50FSB-63

15

63

50

32

11

2900

65FSB-32

29

32

65

50

5.5

2900

65FSB-40

29

40

65

40

11

2900

65FSB-50

29

50

65

40

15

2900

65FSB-64

29

64

65

50

15-18.5

2900

80FSB-20

50

20

80

65

5.5

2900

80FSB-30

50

30

80

65

7.5

2900

80FSB-34

50

34

80

65

11

2900

80FSB-40

50

40

80

50

11-15

2900

80FSB-50

50

50

80

50

15-18.5

2900

80FSB-55

50

55

80

50

15-18.5

2900

80FSB-80

50

80

80

50

30-37

2900

100FSB-32

100

32

100

80

18.5-22

2900

100FSB-40

100

40

100

80

18.5-22

2900

100FSB-50

100

50

100

65

22-30

2900

6.规格参数

注:1.选型过程中如果参数与表中有差异的,本厂可通过技术改进选型。

2.特殊工况介质如需选型请来电咨询021-62987392。

7.安装方式

(1)泵要安装并固定在稳定的基础上,最好底座与基础之间铺设缓冲垫。保证泵在开机时不会影响管路的震动。且泵不受其它机械震动的影响。

(2)安装管路时需注意泵的进出口管路不能做力在泵上,需要配有相应的支撑。

(3)泵在倒灌工况下安装时需要在泵的进出口管路上安装阀门,最好能安装管道补偿器。泵在吸上工况下时需要在泵的进口装底阀、出口安装阀门。

(4)泵在安装过程中预留足够的检修空间,以方便后期设备的维护。

8.注意事项

(1)不能够在FSB氟塑料合金离心泵内部没有液体的情况下使用

(2)FSB氟塑料合金离心泵使用填充密封出现填充箱泄露的情况时,不能够再使用泄露的填充料,要全部更换之后才能够使用。

(3)FSB氟塑料合金离心泵使用机械密封的要保证内部拥有足够的液体让机械密封进行冲洗。

9.常见问题

(1)水泵不出水有可能是泵腔中有空气。

(2)水泵流量不足有可能是管道、泵流道叶轮部分堵塞, 阀门开度不足等。

(3)水泵功率过大有可能是超过额定流量使用。

(4)杂音震动有可能是管路支撑不稳,液体混有气体,轴承损坏等原因。

10、使用需知

(1)FSB氟塑料合金离心泵禁止空转,泵运行时的最小流量:设计点35%。

(2)如果泵运转时发生汽蚀,必须在1分钟内停机。

(3)介质温度变化应控制在40℃以内,过高的温升/降可能导致泵零件的损坏。

(4)如果泵运行时突然停电,必须立刻关闭电源,并关闭出口阀门。

(5)泵的噪音≤95dB,如果发生振动和噪音,应停机检查,排除故障,才能工作。

(6)泵选择油脂润滑轴承,轴承箱禁止另加机油。

(7)FSB氟塑料合金离心泵更多使用细节请来电咨询021-62987392.
