磁力泵

CQ不锈钢磁力驱动泵

1.产品介绍 CQ型不锈钢磁力驱动泵(即磁力泵),是上海连泉磁力泵厂应用现代磁学原理,利用永磁铁的磁力传动实现扭矩的无接触传递的新型泵,以静密封取代动密封,从而实现了无泄漏输送介质的目的,彻底
联系电话:0716-8333385
产品详情:

1.产品介绍

   CQ型不锈钢磁力驱动泵(即磁力泵),是上海连泉磁力泵厂应用现代磁学原理,利用永磁铁的磁力传动实现扭矩的无接触传递的新型泵,以静密封取代动密封,从而实现了无泄漏输送介质的目的,彻底解决了其它泵机械密封无法避免的跑冒、滴漏之弊端。是一种全密封、无泄漏、无污染、安全防爆、高效节能的新型化工用泵,创造“无泄漏车间”、“无泄漏工厂”实现安全、文明生产。

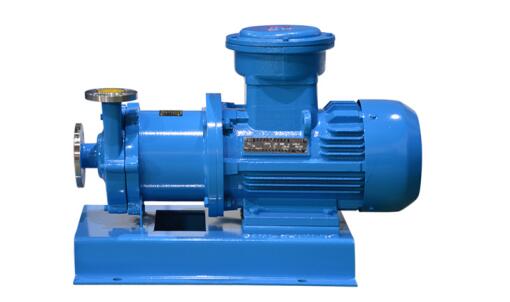

2. 产品图片

3. 应用范围

CQ型不锈钢磁力驱动泵广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位。抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏,易燃,易爆液体的抽送。

性能范围:设计压力:0.6MPa、流量:1.2-50m³/h、扬程:8-50m、功率:0.18-22KW

适用温度:-30-100℃、采用风冷结构可达150-160℃

选装配件:固定底板、防空转装置、泄漏监控装置、测温装置

    注意事项:当介质比重大于1.3g/cm³,时订货时应说明,磁力泵禁止空运转、禁止输送含有颗粒或有结晶的介质。

 4.产品特点

   CQ型不锈钢磁力驱动泵选用耐腐蚀的不锈钢,钢玉陶瓷、四氟石墨等材料制造,因此它具有良好的抗腐蚀性能,并可以使输送介质免受污染。磁力泵结构紧凑,外型美观,体积小,躁声低,运行可靠,使用维修方便。

5.型号意义

6.规格参数

型号


扬程
(m)



流量
(L/min)



电机功率
(KW)



转速
(r/min)



电压
(V)


  材

  质

进口 (mm)

出口(mm)

14CQ-5P

14

10

5

20

0.18

2800

220/380







 锈





 钢


16CQ-8P

16

12

8

30

0.18

2800

220/380

20CQ-12P

20

12

12

50

0.37

2800

220/380

25CQ-15P

25

20

15

110

1.1

2800

380

32CQ-15P

32

25

15

110

1.1

2800

380

32CQ-25P

32

25

25

90

1.1

2800

380

40CQ-20P

40

32

20

180

2.2

2800

380

40CQ-32P

40

32

32

200

4

2800

380

40CQ-20

40

32

20

180

2.2

2800

380

50CQ-25

50

40

25

240

4

2800

380

50CQ-32

50

40

32

220

4

2800

380

65CQ-32

65

50

32

450

5.5

2800

380

注:1.选型过程中如果参数与表中有差异的,本厂可通过技术改进选型。

2.以上电机功率配置对应介质密度为1g/cm³。如密度变大对应加大电机功率。

    3.特殊工况介质如需选型请来电咨询021-62987392

7.安装方式

    (1)泵要安装并固定在稳定的基础上,最好底座与基础之间铺设缓冲垫。保证泵在开机时不会影响管路的震动。且泵不受其它机械震动的影响。

(2)安装管路时需注意泵的进出口管路不能做力在泵上,需要配有相应的支撑。

(3)泵在倒灌工况下安装时需要在泵的进出口管路上安装阀门,最好能安装管道补偿器。泵在吸上工况下时需要在泵的进口装底阀、出口安装阀门。

   (4)泵在安装过程中预留足够的检修空间,以方便后期设备的维护。

8.注意事项

(1)在使用泵之前,应该对泵的各个紧固件进行检查。

(2)泵在运转过程中的旋转方向应该要跟要求符合的。

(3)泵腔充满液体方可开机,切勿干烧空转。

(4)常规磁力泵严禁输送含颗粒的介质。

(5)有何疑问请来电咨询021-62987392

9.常见问题

(1)泵不出水,检查泵是否反转以及进水管道漏气。

(2)流量不足可能吸入管径太小,或者密封环严重磨损。

(3)扬程过低检查转速是否变慢,或者流量过大。

(4)其它问题请来电咨询021-62987392

10.使用需知

(1)因磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空转,同时避免在工作中途停电后在启动时所造成的空转运转。

(2)被输送介质中,若含有固体颗粒,泵入口要加过滤网;如含有铁磁质微粒,需加磁性过滤器。

(3)输送易结晶的介质请采用永球公司生产的保温夹套型衬氟磁力泵。在二次开机前,需确保物料保温正常。

(4)装配内磁转子对准外磁转子轴向定位时,由于磁吸力,用户应采取适当的缓冲措施,以免卡、夹手指。

 (5)在工作过程中,如发现有不正常的声音或其它故障时,需立即停机检查,待排除故障后方可继续运转。

 (6)长期停机不使用时,应切断电源,泵内冲洗干净。进出口封闭好,以防颗粒进入泵腔。

(7)更多使用细节请来电咨询021-62987392

11.故障排除

故障形式

产生原因

排除方法

泵不出水

    1.水泵反转

    2.进水管道漏气

    3.泵腔蓄水不足

     4.电压太高,启动时联轴器打滑

    5.吸程太高

    6.阀门没有打开

    1.改变电机接线

    2.社绝漏气

    3.增加蓄水量

    4.调正电压

    5.降低泵安装位置

    6.校正或更换阀门

流量不足

    1.吸入管径太小或淤塞

    2.叶轮流道阻塞

    3.扬程过高

    4.转速不够

    1.调换或清洗进水管

    2.清洗叶轮

    3.开大出水阀

    4.恢复额定转速

扬程过低

    1.流量过大

    2.转速太低

    1.关小出水阀

    2.恢复额定转速

噪音太大

    1.轴严重磨损

    2.轴承严重磨损

    3.外磁钢或內磁钢与隔离套接触

    4.密封环与叶轮研磨

    1.更换泵轴

    2.更换轴承

    3.拆除泵头重新组装

    4.更换止推环、密封环

漏 液

〇型密封圈损坏

更换〇型密封圈
