磁力泵

CQBGB高温保温磁力泵

1.CQB高温保温磁力泵产品介绍 CQB-GB型高温保温磁力泵采用多重循环冷却结构和保温装置,保证了原动力和磁传动的可靠性和稳定性,同时采用柱销联轴器减少了泵的噪音和震动,便拆式和柱销联轴器同时使用
联系电话:0716-8333385
产品详情:

1.CQB高温保温磁力泵产品介绍

CQB-GB型高温保温磁力泵采用多重循环冷却结构和保温装置,保证了原动力和磁传动的可靠性和稳定性,同时采用柱销联轴器减少了泵的噪音和震动,便拆式和柱销联轴器同时使用,使泵的结构增长,更有利于泵的散热。同时,也十分方便用户的维修或更换零件,在泵的外转子部分还设计了散热风叶,确保磁钢的稳定性。本系列泵适用于输送高温介质,温度=300度。

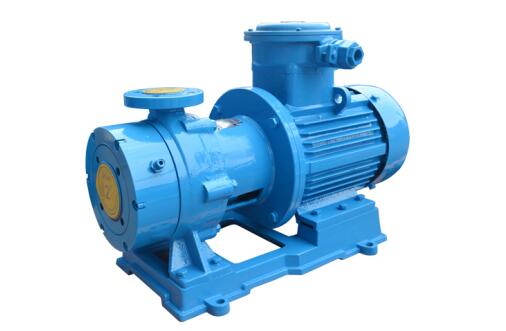

2.CQB高温保温磁力泵产品图片

3.CQB高温保温磁力泵产品用途

CQB-GB高温保温磁力泵广泛应用与石油、化工、冶金、食品、水处理、国防、制药、电镀、环保等行业,是输送高温类易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送系统工作压力小于1.6MPA,温度不超过100度,密度不大雨1600KG/M,粘度不大于30的不含硬颗粒和纤维的液体。

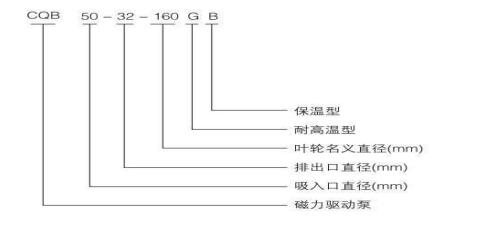

4.CQB高温保温磁力泵型号意义

5.CQB高温保温磁力泵选型参数

型号

口径(mm

流量

m3/h

扬程

m

汽蚀余量

m

功率

kW

转速

rpm

电压

v

进口

出口

CQB32-20-125GB

32

20

3.2

20

4.5

1.5

2900

380

CQB32-20-160GB

32

4.5

2.2

2900

380

CQB40-25-125GB

40

25

6.3

20

4.5

2.2

2900

380

CQB40-25-160GB

32

4.5

3

2900

380

CQB40-25-200GB

50

4.5

5.5

2900

380

CQB50-32-100GB

50

32

12.5

12.5

4.0

2.2

2900

380

CQB50-32-125GB

20

4.0

3

2900

380

CQB50-32-160GB

32

4.0

4

2900

380

CQB50-32-200GB

50

4.0

7.5

2900

380

CQB50-32-250GB

80

4.0

18.5

2900

380

CQB65-50-125GB

65

50

25

20

4.0

4

2900

380

CQB65-50-160GB

32

4.0

7.5

2900

380

CQB65-40-200GB

40

50

4.0

15

2900

380

CQB65-40-250GB

80

4.0

22

2900

380

CQB80-65-125GB

80

65

50

20

3.5

7.5

2900

380

CQB80-65-160GB

32

3.5

15

2900

380

CQB80-50-200GB

50

50

3.5

22

2900

380

CQB80-50-250GB

80

3.5

37

2900

380

CQB100-100-100GB

100

100

100

12.5

3.2

7.5

2900

380

CQB100-80-125GB

80

20

3.2

15

2900

380

CQB100-80-160GB

32

3.2

22

2900

380

CQB100-65-200GB

65

50

3.2

37

2900

380

CQB100-65-250GB

80

3.2

55

2900

380

CQB125-125-160GB

125

125

160

32

3.2

37

2900

380

CQB125-100-200GB

100

200

50

3.2

75

2900

380

CQB125-100-250GB

80

3.2

90

2900

380

6.安装和调试


1、高温磁力泵应水平安装,开车前应检查冷却箱之润滑油油位,若油位过低时应及时补充。开泵前,首先应打开冷却水回路,进水管路阀门的开启度应根据泵正常工作后冷却出水管的温度进行调节。

2、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配备底阀。

3、泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。

4、检查电机旋转方向是否与磁力泵转向标记一致。

5、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。

6、泵停止工作前,应先关闭排出阀门,然后切断电源,再关闭冷却水管阀门。

7.使用注意事项

1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以 禁止止空转,同时避免在工作中途停电后再启动时所造成时空载运转。

2、被输送介质中,若含有固体颗粒,泵入口要加过滤网;如含有铁磁质微粒,需加磁性过滤器。

3、被输送的介质及其温度应在泵材允许范围内。泵的使用温度<280℃,最大工作压力1.6MPa,密度不大于1840kg/m3,粘度不大于30cm2/S的不含硬颗粒和纤维的液体。特殊工况应严格按合同协议规定。

4、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液

5、磁力泵正常运行1000小时后,应拆检轴承和端面动环的磨损情况,并更换不宜再用的易损件。
