1.产品介绍
ISW系列卧式管道离心泵（卧式离心泵），是本单位科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISW型基础上派生出适用热水、高温、耐腐蚀化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。符合最新国家机械部JB/T53058-93的标准要求。产品按国际ISO2858标准设计制造。

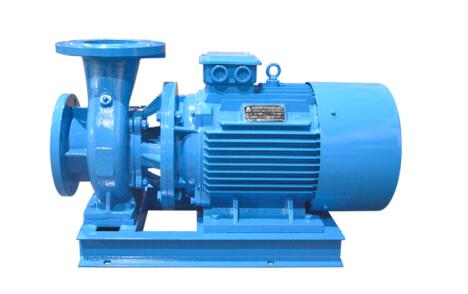

2.产品图片
3.应用范围
（1）ISW型卧式离心泵，可输送清水及物理性质与水较为接近的液体，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。
（2）ISWR型热水循环管道泵，适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。
（3）ISWH型化工不锈钢离心泵，适用于输送具有腐蚀性，不含固体颗粒液体介质，广泛应用于石油、化工、冶金、造纸、食品、制药和合成纤维等部门，其使用条件：-20°C ≤ 温度 ≤ 120°C。
（4）ISWB型防爆输油管道泵，其专为输送石油类产品，输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃ ~ + 120℃。
4.产品特点
(1)该系列泵为卧式结构，机泵一体，外形美观。与普通卧式泵相比，占地面积减少30%，如采用IP54户外电机则无需泵房可置于户外使用。
(2)叶轮直接配在电机加长轴上，使泵运行更加平稳，振动小，噪音低。
（3）轴封采用优质机械密封，动、静环由新型硬质合金制成，耐磨损、无泄漏，使用寿命长。
（4）叶轮、泵体采用优秀水利模型设计制造，能耗低、效率高。
（5）该系列卧式泵为后开门式结构，无需拆卸管路，即可进行检修。

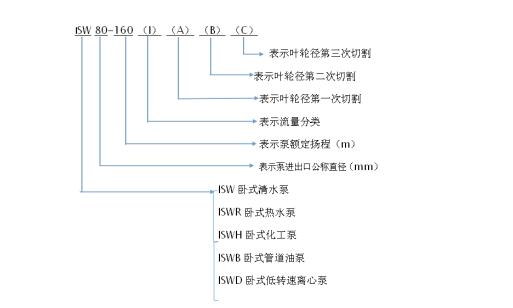

5.型号意义
6.规格参数
|
型 号 |
流 量Q |
扬程 m |
效率 % |
转速 r/min |
电机功率KW |
允许汽蚀余量m |
|
|
m3/h |
l/s |
||||||
|
50-125A |
11 |
3.05 |
16 |
57 |
2900 |
1.1 |
2.3 |
|
50-160 |
12.5 |
3.47 |
32 |
52 |
2900 |
3 |
2.3 |
|
50-160A |
11.7 |
3.25 |
28 |
51 |
2900 |
2.2 |
2.3 |
|
50-160B |
10.4 |
2.89 |
22 |
50 |
2900 |
1.5 |
2.3 |
|
50-200 |
12.5 |
3.47 |
50 |
46 |
2900 |
5.5 |
2.3 |
|
50-200A |
11.7 |
3.25 |
44 |
45 |
2900 |
4 |
2.3 |
|
50-200B |
10.6 |
2.94 |
36 |
44 |
2900 |
3 |
2.3 |
|
50-250 |
12.5 |
3.47 |
80 |
38 |
2900 |
11 |
2.3 |
|
50-250A |
11.6 |
3.22 |
70 |
38 |
2900 |
7.5 |
2.3 |
|
50-250B |
10.8 |
3.0 |
60 |
37 |
2900 |
7.5 |
2.3 |
|
50-250C |
10.0 |
2.78 |
52 |
36 |
2900 |
5.5 |
2.3 |
|
50-100(I) |
25 |
6.94 |
12.5 |
69 |
2900 |
1.5 |
2.5 |
|
50-100(I)A |
22.3 |
6.19 |
10 |
67 |
2900 |
1.1 |
2.5 |
|
50-125(I) |
25 |
6.94 |
20 |
68 |
2900 |
3 |
2.5 |
|
50-125(I)A |
22.3 |
6.19 |
16 |
66 |
2900 |
2.2 |
2.5 |
|
50-160(I) |
25 |
6.94 |
32 |
63 |
2900 |
4 |
2.5 |
|
50-160(I)A |
23.4 |
6.5 |
28 |
62 |
2900 |
3 |
2.5 |
|
50-160(I)B |
21.6 |
6.0 |
24 |
58 |
2900 |
2.2 |
2.5 |
|
50-200(I) |
25 |
6.94 |
50 |
58 |
2900 |
7.5 |
2.5 |
|
50-200(I)A |
23.5 |
6.53 |
44 |
57 |
2900 |
7.5 |
2.5 |
|
50-200(I)B |
21.8 |
6.06 |
38 |
55 |
2900 |
4 |
2.5 |
|
50-250(I) |
25 |
6.94 |
80 |
50 |
2900 |
15 |
2.5 |
|
50-250(I)A |
23.4 |
6.5 |
70 |
50 |
2900 |
11 |
2.5 |
|
50-250(I)B |
21.6 |
6.0 |
60 |
49 |
2900 |
7.5 |
2.5 |
|
50-315(I) |
25 |
6.94 |
125 |
40 |
2900 |
30 |
2.5 |
|
50-315(I)A |
23.7 |
6.58 |
113 |
40 |
2900 |
22 |
2.5 |
|
50-315(I)B |
22.5 |
6.25 |
101 |
39 |
2900 |
18.5 |
2.5 |
|
50-315(I)C |
20.6 |
5.72 |
85 |
38 |
2900 |
15 |
2.5 |
|
65-100 |
25 |
6.94 |
12.5 |
69 |
2900 |
1.5 |
2.5 |
|
65-100A |
22.3 |
6.19 |
10 |
67 |
2900 |
1.1 |
2.5 |
|
65-125 |
25 |
6.94 |
20 |
68 |
2900 |
3 |
2.5 |
|
65-125A |
22.3 |
6.19 |
16 |
66 |
2900 |
2.2 |
2.5 |
|
65-160 |
25 |
6.94 |
32 |
63 |
2900 |
4 |
2.5 |
|
65-160A |
23.4 |
6.5 |
28 |
62 |
2900 |
3 |
2.5 |
|
65-160B |
21.6 |
6.0 |
24 |
58 |
2900 |
2.2 |
2.5 |
|
65-200 |
25 |
6.94 |
50 |
58 |
2900 |
7.5 |
2.5 |
|
65-200A |
23.5 |
6.53 |
44 |
57 |
2900 |
5.5 |
2.5 |
|
65-200B |
21.8 |
6.06 |
38 |
55 |
2900 |
4 |
2.5 |
|
65-250 |
25 |
6.94 |
80 |
50 |
2900 |
15 |
2.5 |
|
65-250A |
23.4 |
6.5 |
70 |
50 |
2900 |
11 |
2.5 |
|
65-250B |
21.6 |
6.0 |
60 |
49 |
2900 |
7.5 |
2.5 |
|
65-315 |
25 |
6.94 |
125 |
40 |
2900 |
30 |
2.5 |
|
65-315A |
23.7 |
6.58 |
113 |
40 |
2900 |
22 |
2.5 |
|
65-315B |
22.5 |
6.25 |
101 |
39 |
2900 |
18.5 |
2.5 |
|
65-315C |
20.6 |
5.72 |
85 |
38 |
2900 |
15 |
2.5 |
注：1.由于篇幅过长，更多参数及具体选型请来电咨询021-6296897392。
7.安装方式
(1)安装前应检查机组紧固件有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶轮和泵体。
(2)安装时管道重量不应加在水泵上，以免使泵变形。
（3）安装时必须拧紧地脚螺栓，以免起动时振动对泵性能的影响。
（4）为了维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，增长水泵的使用寿命。
（5）安装后拨动电机封叶，叶轮应无摩擦声或卡死现象，否则应将泵拆开检查原因。
8.注意事项
（1）泵用于吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水、漏气现象。
（2）试验电机转向是否正确，从电机顶部往泵看为顺时针旋转，试验时间要短，以免使机械密封干磨损。
（3）进口管道必须充满液体，禁止泵在汽蚀状态下长期运行。
（4）启动泵时，通过旋松泵头上的排气螺钉让泵排气，直至有一股平稳液流从排气孔流出为止，再将排气螺钉旋紧。
9.常见问题
（1）水泵不吸水，有可能是注入水泵的水不够。
（2）水泵流量不足有可能是水泵淤塞，叶轮磨损，转速不足等原因。
（3）水泵功率过大有可能是超过额定流量使用。
（4）杂音震动有可能是管路支撑不稳，液体混有气体，轴承损坏等原因。
10.使用需知
（1）定期检查泵的性能（如流量、扬程、振动等）而且做好记录。维修的项目和每次维修间隔时间取决泵的工作条件和泵的运行状况。
（2）泵进行长期运行后，由于机械磨损，使机组噪音及震动增大时，应停车检查，必要时更换易损件，
（3）禁止泵在大流量运行时，电机超电流长期运行。
（4）泵输送介质不能含有空气或气体，否则会使泵的流量和扬程不可能准确的测出，同时会产生研磨损坏零件。
（5）泵的吸入管尽量缩短，管路直径应大于或等于泵的吸入口的直径，泵的吸入管路的弯曲半径应做的尽量大。
（7）ISW型单级单吸卧式管道离心泵更多使用细节请来电咨询021-62987392.
