KCB型磁力驱动齿轮泵

1.产品介绍 KCB型磁力驱动齿轮泵(即磁力齿轮泵)是一种外啮合式低压齿轮泵,在传统轴封形式上进行优化升级,采用新型磁力驱动方式。即有磁力泵完全无泄漏的特点,又有齿轮泵可输送高粘稠物料的特点,是安全
联系电话:0716-8333385
产品详情:

1.产品介绍

KCB型磁力驱动齿轮泵(即磁力齿轮泵)是一种外啮合式低压齿轮泵,在传统轴封形式上进行优化升级,采用新型磁力驱动方式。即有磁力泵完全无泄漏的特点,又有齿轮泵可输送高粘稠物料的特点,是安全无泄漏、环保、节能、高效的理想产品。创造“无泄漏车间”、“无泄漏工厂”实现安全、文明生产。

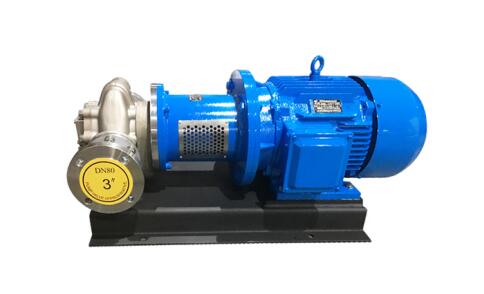

2. 产品图片

3. 应用范围

   KCB型磁力驱动齿轮泵(即磁力齿轮泵)适用于医药、高低温设备、石油、化工、造船、涂料、树脂工业等工艺流程中不含固体颗粒和长纤维,粘度为5 – 1500cst的流体输送。适宜于贵重液、有毒液、易燃、易爆、有污染、易挥发和齿轮油、重油、燃油等的输送。

4.产品特点

(1)齿轮作为核心部件,全部经过热处理,提高强度、硬度和耐磨性能

(2)输送介质作为泵内运转部件的润滑来源

(3)泵带自吸、流量和扬程范围广

(4)采用永磁联轴驱动,无泄漏密封结构设计。

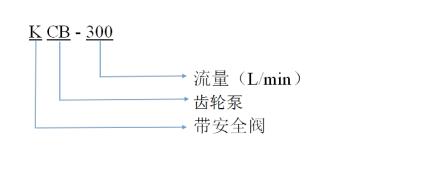

5.型号意义

6.规格参数

型号

量 Q

口径

inch

排出压力

    (Mpa)

真空度

-MPA

电机功率

KW

(m3/h)

(L/min)

KCB-18.3磁力驱动

(2CY-1.1/14.5-2)

1.1

18.3

3/4”

1.45

0.05

1.5

KCB-33.3磁力驱动
(2CY-2/14.5-2)

2.0

33.3

3/4”

1.45

0.05

2.2

KCB55磁力驱动

(2CY-3.3/3.3-2)

3.3

55

1”

0.33

0.05

1.5

KCB-55磁力驱动

(2CY-3.3/5-2)

3.3

55

1”

0.5

0.05

2.2

KCB-83.3磁力驱动

(2CY-5/3.3-2)

5.0

83.3

11/2

0.33

0.05

2.2

KCB-83.3磁力驱动

(2CY-5/5-2)

5.0

83.3

11/2

0.5

0.05

3

KCB-133磁力驱动

(2CY-8/3.3-2)

8.0

133

2”

0.33

0.05

3

KCB-200磁力驱动

(2CY-12/1.3-2)

12

200

2”

0.13

0.05

4

KCB-200磁力驱动

(2CY-12/3.3-2)

12

200

2”

0.33

0.05

5.5

KCB-200磁力驱动

(2CY-12/3.3-2)

12

200

2”

0.33

0.05

5.5

KCB-200磁力驱动

(2CY-12/6-2)

12

200

2”

0.6

0.05

5.5

KCB-200磁力驱动

(2CY-12/10-2)

12

200

2”(21/2”)

1.0

0.05

7.5

KCB-300磁力驱动

(2CY-18/3.6-2)

18

300

3”

0.36

0.05

5.5

KCB-300磁力驱动

(2CY-18/6-2)

18

300

3”

0.6

0.05

7.5

KCB-483.3磁力驱动

(2CY-29/3.6-2)

29

483.3

3”

0.36

0.05

7.5

KCB-483.3磁力驱动

(2CY-29/10-2)

29

483.3

3”

1.0

0.05

11

KCB-633磁力驱动

(2CY-38/2.8-2)

38

633

4”

0.28

0.05

11

KCB-633磁力驱动

(2CY-38/8-2)

38

633

4”

0.8

0.05

22

KCB-960磁力驱动

(2CY-60/3-2)

60

960

4”

0.3

0.05

18.5

KCB-960-2磁力驱动

(2CY-60/6-2)

60

960

4”

0.6

0.05

30

KCB1200磁力驱动

72

1200

6”

0.6

0.05

37

KCB-1600磁力驱动

96

1600

6”

0.6

0.05

45

KCB-1800磁力驱动

108

1800

8”

0.6

0.05

45

KCB-2500磁力驱动

150

2500

8”

0.6

0.05

75



注:1.选型需要注意温度、粘度、挥发性等

    2.以上参数仅供参考,如需选型请来电咨询021-62987392。

7.安装方式

    (1)泵要安装并固定在稳定的基础上,保证泵在开机时不会影响管路的震动。且泵不受其它机械震动的影响。

(2)安装管路时需注意泵的进出口管路不能做力在泵上,需要配有相应的支撑。

8.注意事项

(1)在使用泵之前,应该对泵的各个紧固件进行检查。

(2)泵在运转过程中的旋转方向应该要跟要求符合的。

(3)严禁输送含颗粒的介质。

(5)有何疑问请来电咨询021-62987392.

9.常见问题

(1)泵压力不足,检查泵是否反转以及进口管道漏气。

(2)流量不足可能吸入管径太小,或者配件环严重磨损。

(3)其它问题请来电咨询021-62987392

10、使用需知

(1)KCB磁力齿轮泵润滑是靠被输送的介质,所以绝对禁止空转,同时避免在工作中途停电后在启动时所造成的空转运转。

(2)KCB磁力齿轮泵被输送介质中,若含有固体颗粒,泵入口要加过滤网;如含有铁磁质微粒,需加磁性过滤器。

 (3)KCB磁力齿轮泵在工作过程中,如发现有不正常的声音或其它故障时,需立即停机检查,待排除故障后方可继续运转。

(4)KCB磁力齿轮泵在使用之前应该对整个泵进行全方面的检查,首先先检查验发动机转向是否正确,各个紧固件有无拧紧,各个泵口阀门开关状态是否正常,以及一些泵体内部没有堵塞等异常状态。

(5)抽吸液面跟泵轴心线的相应位置有所区别时候,启动是有所区别的,当抽吸液面高于泵轴心线时,KCB型磁力驱动齿轮泵只需要在起动前将吸入管道阀门打开即可,由于KCB型磁力驱动齿轮泵具有吸力,所以抽吸液面低于泵轴心线时,KCB型磁力驱动齿轮泵在启动之前不需要给管道配上一个底阀。

(6)KCB磁力齿轮泵更多使用细节请来电咨询021-62987392.
