IMC衬氟磁力驱动泵

1.产品介绍 IMC系列衬氟磁力泵是由本单位经过多年的潜心研究和开发的一种无泄漏耐高温、抗强腐蚀的新产品,采用全氟乙炳烯(F46)成形技术,由于该材料在耐强腐蚀介质方面所具有独特性能,内衬在各类
联系电话:0716-8333385
产品详情:

1.产品介绍

  IMC系列衬氟磁力泵是由本单位经过多年的潜心研究和开发的一种无泄漏耐高温、抗强腐蚀的新产品,采用全氟乙炳烯(F46)成形技术,由于该材料在耐强腐蚀介质方面所具有独特性能,内衬在各类铸铁、碳钢、不锈钢内壁及泵体的内腔,不但可以适用于不同工况下的强腐蚀介质,而且可代替价格昂贵的稀有金属。

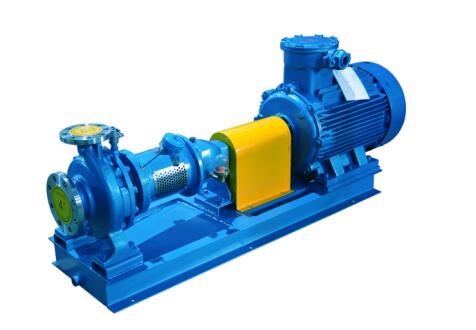

2. 产品图片

3. 应用范围

   IMC系列衬氟磁力泵广泛应用于医药、化工、氯碱、农药、电镀、石油、环保、造纸、冶炼、等领域。适用介质:高浓度的酸、碱、强氧化剂、有机溶剂等。

 4.产品特点

1.泵体内衬、叶轮内转子,隔离套均采用纯净的F46材料一次性模压而成,无杂质析出,

2.取消了传统离心泵的轴封设计。利用磁力偶合间接驱动,达到零泄漏。不污染使用场地,非常适合用于医药、化工、航空、标准化车间等特殊场合。

3.衬氟泵壳采用高温退火技术。泵体衬氟层贴合紧密,且衬氟光洁,强度高。非常适合用于强酸碱的工况。

4.磁钢选用特种材料,永不退磁,可顺利把原动机的扭矩传递给叶轮,并且在大流量工况下也不会打滑,也可防止叶轮内转子与后止推环接触,从而防止因摩擦发热而融化氟塑料部件,确保磁力泵在强腐蚀性的场合能正常运行;

5.隔离套采用进口碳纤维特制而成的补强罩,具有超高超压的性能,使泵组可以承受更高的系统压力,并且可以消除采用金属套因磁涡流而产生的热量;

6.叶轮转子采用本公司独特模型,拥有强度高、不易变形、耐腐耐磨、流道光滑、水利性能优越、水力摩擦损失小、效率高等特点。

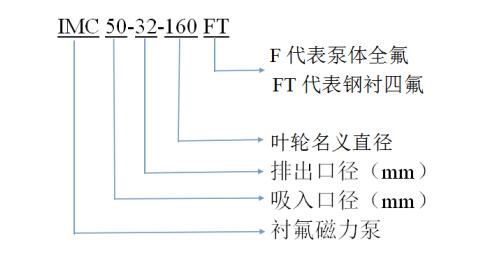

5.型号意义

6.规格参数

型号

流量Q (m3/h)

扬程

 (m)

效率

(η%)

转速 (r/min)

进口口径

(mm)

出口口径

(mm)

电机功率

(kw)

IMC20-20-110F

2.5

12

29

2900

20

20

0.37

IMC25-20-100F

2.5

10.5

29

2900

25

20

0.37

IMC32-20-110F

5.5

13

35

2900

32

20

0.75

IMC32-25-125FT

4

20

30

2900

32

25

1.1

IMC32-25-160FT

4

32

26

2900

32

25

2.2

IMC32-25-200FT

4

50

20

2900

32

25

3

IMC40-25-125FT

6.3

17.5

36

2900

40

25

1.1

IMC40-25-160FT

6.3

32

23

2900

40

25

3

IMC40-25-200FT

6.3

50

28

2900

40

25

4

IMC40-32-115FT

6.3

15

42

2900

40

32

0.75

IMC40-32-145FT

6.3

25

42

2900

40

32

1.5

IMC40-40-100F

6.3

11

34

2900

40

40

0.75

IMC40-40-125FT

6.3

17.5

36

2900

40

40

1.1

IMC50-32-125FT

12.5

20

56

2900

50

32

1.5

IMC50-32-160FT

12.5

32

44

2900

50

32

3

IMC50-32-200FT

12.5

50

48

2900

50

32

7.5

IMC50-40-125FT

12.5

20

56

2900

50

40

1.5

IMC50-40-160FT

12.5

32

44

2900

50

40

3

IMC65-40-200FT

12.5

50

48

2900

65

40

11

IMC65-50-125FT

25

20

55

2900

65

50

4

IMC65-50-150FT

20

25

52

2900

65

50

4

IMC65-50-160FT

25

32

55

2900

65

50

5.5

IMC80-50-200FT

50

50

58

2900

80

50

15

IMC80-65-125FT

50

20

65

2900

80

65

7.5

IMC80-65-160FT

50

32

62

2900

80

65

11

IMC100-65-200FT

100

50

59

2900

100

65

30

IMC100-65-250FT

100

80

53

2900

100

65

45

IMC100-80-125FT

100

20

69

2900

100

80

11

IMC100-80-160FT

100

32

65

2900

100

80

18.5

IMC125-100-125FT

160

20

65

2900

125

100

18.5

IMC125-100-160FT

160

32

68

2900

125

100

30

注:1.选型过程中如果参数与表中有差异的,本厂可通过技术改进选型。

2.以上电机功率配置对应介质密度为1g/cm³。如密度变大对应加大电机功率。

    3.特殊工况介质如需选型请来电咨询021-62987392。

7.安装方式

    (1)泵要安装并固定在稳定的基础上,最好底座与基础之间铺设缓冲垫。保证泵在开机时不会影响管路的震动。且泵不受其它机械震动的影响。

(2)安装管路时需注意泵的进出口管路不能做力在泵上,需要配有相应的支撑。

(3)泵在倒灌工况下安装时需要在泵的进出口管路上安装阀门,最好能安装管道补偿器。泵在吸上工况下时需要在泵的进口装底阀、出口安装阀门。

   (4)泵在安装过程中预留足够的检修空间,以方便后期设备的维护。

8.注意事项

(1)在使用泵之前,应该对泵的各个紧固件进行检查。

(2)泵在运转过程中的旋转方向应该要跟要求符合的。

(3)泵腔充满液体方可开机,切勿干烧空转。

(4)常规磁力泵严禁输送含颗粒的介质。

(5)有何疑问请来电咨询021-62987392.

9.常见问题

(1)泵不出水,检查泵是否反转以及进水管道漏气。

(2)流量不足可能吸入管径太小,或者密封环严重磨损。

(3)扬程过低检查转速是否变慢,或者流量过大。

(4)其它问题请来电咨询021-62987392

10、使用需知

(1)IMC系列衬氟磁力泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空转,同时避免在工作中途停电后在启动时所造成的空转运转。

(2)IMC系列衬氟磁力泵被输送介质中,若含有固体颗粒,泵入口要加过滤网;如含有铁磁质微粒,需加磁性过滤器。

(3)IMC系列衬氟磁力泵输送易结晶的介质请采用永球公司生产的保温夹套型衬氟磁力泵。在二次开机前,需确保物料保温正常。

(4)IMC系列衬氟磁力泵装配内磁转子对准外磁转子轴向定位时,由于磁吸力,用户应采取适当的缓冲措施,以免卡、夹手指。

 (5)IMC系列衬氟磁力泵在工作过程中,如发现有不正常的声音或其它故障时,需立即停机检查,待排除故障后方可继续运转。

 (6)IMC系列衬氟磁力泵长期停机不使用时,应切断电源,泵内冲洗干净。进出口封闭好,以防颗粒进入泵腔。

(7)IMC系列衬氟磁力泵更多使用细节请来电咨询021-62987392。
